Hướng dẫn sử dụng máy khuấy cho người mới bắt đầu

Máy khuấy là thiết bị khuấy trộn từ lĩnh vực thí nghiệm đến quy mô sản xuất công nghiệp, tùy vào mục đích sử dụng khác nhau để lựa chọn loại máy khuấy phù hợp, vậy máy khuấy hoạt có cấu tạo như thế nào ? nguyên lý hoạt động ra sao ? cách sử dụng như thế nào cho đúng cách ? dưới đây là chi tiết.

Máy khuấy là gì ?

Máy khuấy là thiết bị khuấy trộn nhiều loại nguyên vật liệu khác nhau như bột độn, dung môi, phụ gia... Với mục đích tạo là ra một hỗn hợp đồng nhất sau khi trộn ở một thời gian nhất định. Máy khuấy được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau như: sản xuất sơn, keo, hóa chất, ngành tẩy rửa, xử lý nước thải, phân bón hữu cơ dạng lỏng... Vậy cấu tạo cơ bản của máy khuấy gồm những bộ phận nào ? tiếp tục tìm hiểu nhé.

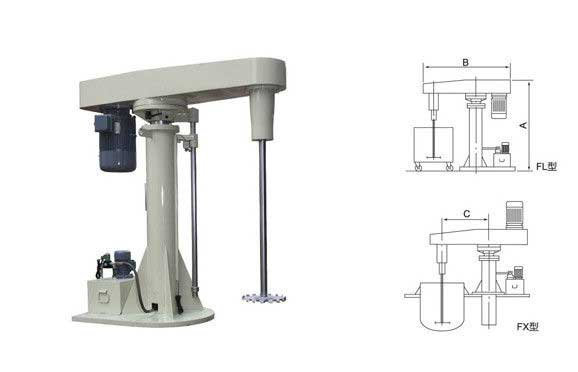

Cấu tạo của máy khuấy

Máy khuấy được cấu tạo bởi các bộ phận chính như sau:

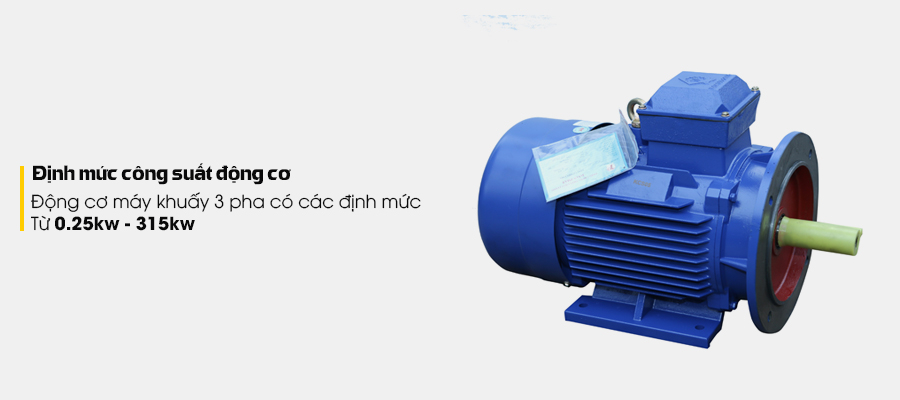

Động cơ ( hay còn gọi là motor)

Là bộ phận cung cấp năng lượng chuyển động cho máy từ việc chuyển đổi từ điện năng thành cơ năng. Động cơ có 2 loại cơ bản như động cơ 1 pha và động cơ 3 pha, đối với động cơ 1 pha (220 vol) thường được sử dụng cho những mục đích khuấy trộn với sản lượng thấp, động cơ 3 pha (380vol) là loại động cơ có công suất khuấy lớn được dùng phổ biến tại các nhà máy xí nghiệp. Các loại động cơ phổ biến hiện nay mang các thương hiệu như ABB, Toàn Phát, TECO, MITSUBISHI...

Trục khuấy

Là bộ phận liên kết giữa động cơ và cánh khuấy thông qua các bộ phận như dây curoa, buly, giúp truyền tải lực chuyển động từ động cơ đến cánh khuấy. Tùy vào thiết kế của máy, trục khuấy có nhiều kích thước đường kính, độ dài trục khách nhau. Vật liệu sản xuất thường là INOX SUS304 có khả năng chống gỉ, chống ăn mòn.

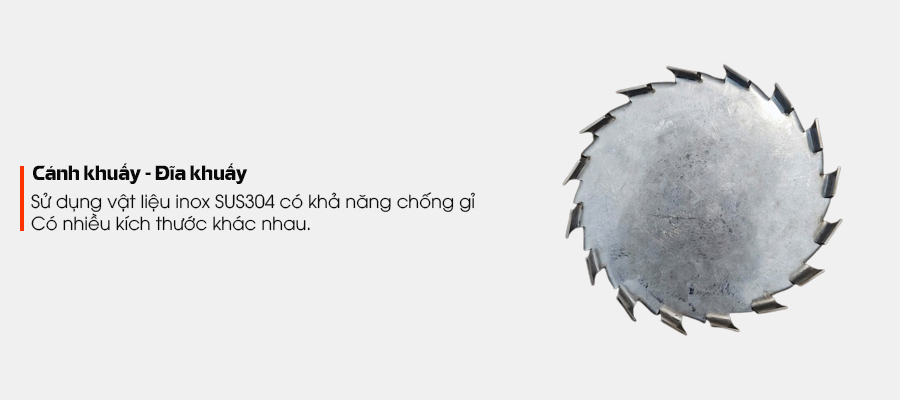

Cánh khuấy

Bộ phận không thể tách rời của máy khuấy, cánh khuấy được liên kết chặt chẽ với điểm cuối của trục khuấy bằng các chi tiết như ốp cánh, bulong hãm cánh, cavet chống xoay cánh tự do. Cánh khuấy có nhiều kiểu dáng khác nhau như cánh khuấy phân tán, cánh khuấy mái chèo, cánh khuấy chân vịt, cánh khuấy tự bung, cánh khuấy thủy lực, cánh khuấy đĩa... tùy vào mục đích sử dụng và tính chất của chất của vật liệu cần khuấy. Cánh khuấy được gia công từ INOX SUS304 - 316, đảm bảo khả năng chống gỉ, chịu được ăn mòn hóa chất.

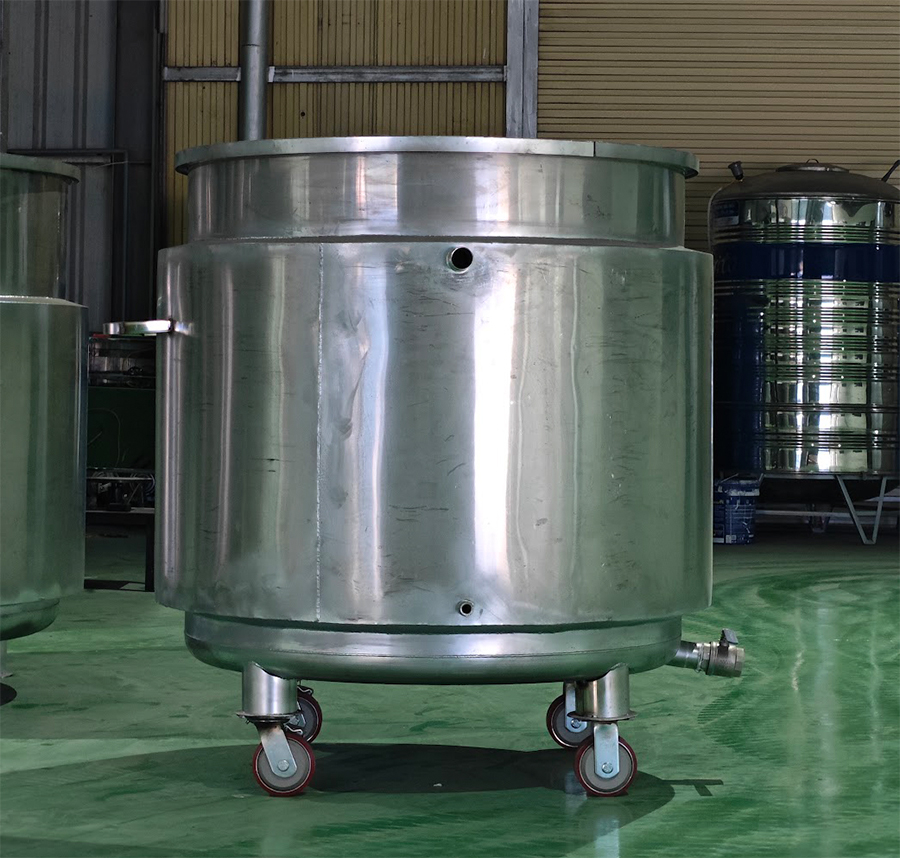

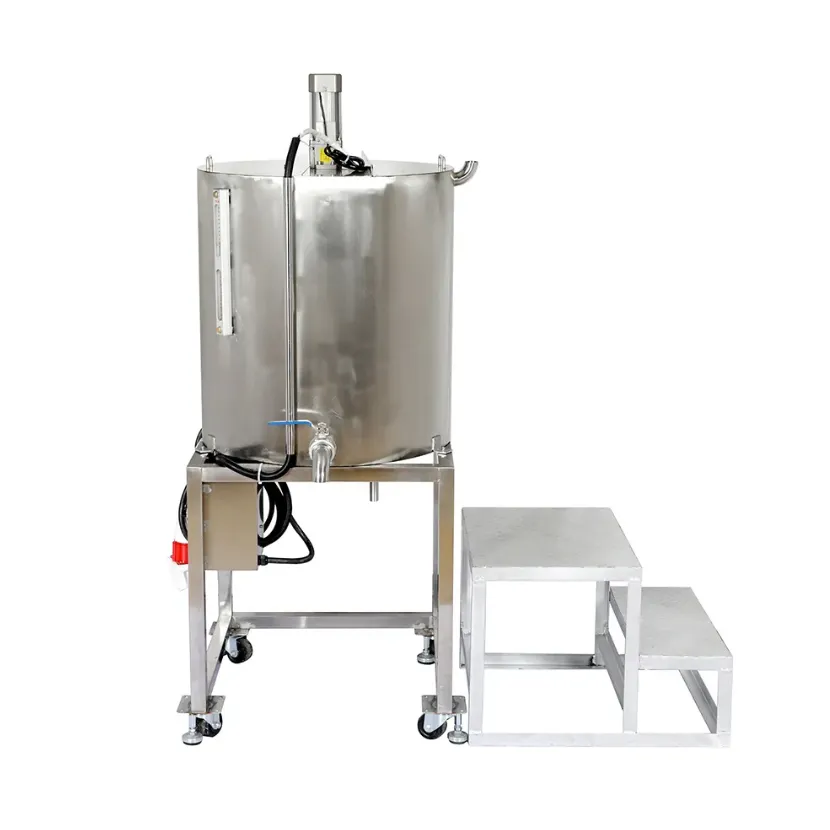

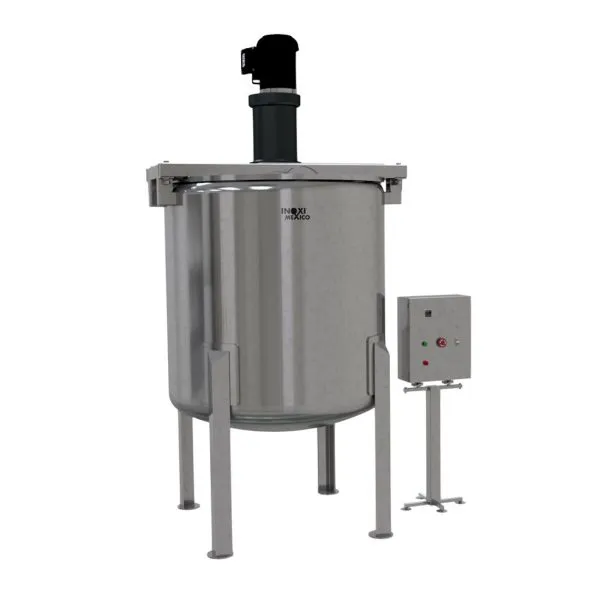

Bồn khuấy

Là bộ phận chứa nguyên liệu cần khuấy trộn. Bồn khuấy có hình dạng trụ tròn, tùy vào khối lượng khuấy khác nhau để lựa chọn kích thước, cùng như độ dày inox, bồn khuấy bao gồm các chi tiết như vành chịu lực miệng bồn, tay đẩy, bánh xe di chuyển, van xả đáy, nắp bồn. Bồn khuấy được gia công từ INOX SUS304.

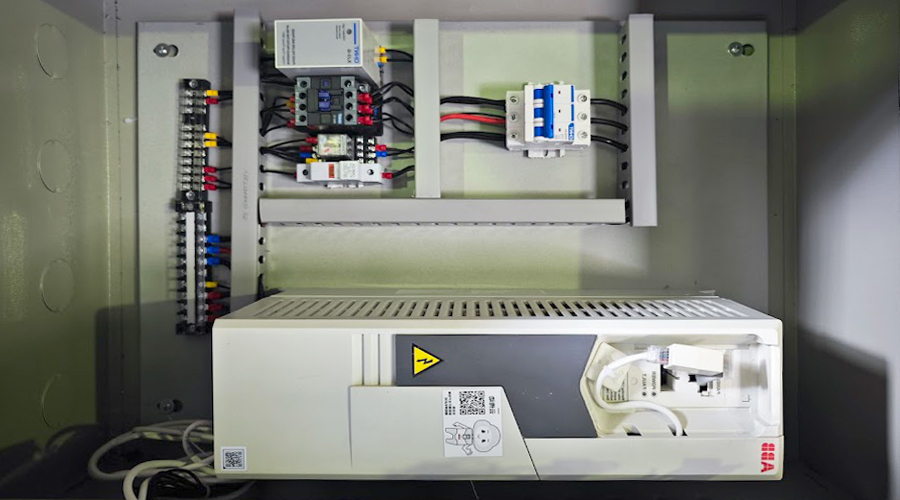

Tủ điện điều khiển

Tủ điện là bộ phận đầu não của máy khuấy, tủ điện bao gồm các thiết bị như:

Hệ thống tự động ngắt khi lên hết hành trình.

Hệ thống tiếp địa.

Hệ thống chống mất pha.

Hệ thống xả áp thủy lực khi áp suất quá cao.

Hệ thống tiết lưu điều chỉnh tốc độ lên xuống.

Màn hình hiển thị tốc độ vòng quay.

Dừng khẩn cấp khi có sự cố.

Biến tần điều khiển tốc độ.

Át to mat, khởi động từ, rơ le trung gian, bộ chống mất pha, chiết áp điều chỉnh tốc độ, cầu chì, quạt hút gió mát vào và quạt thổi hơi nóng ra.

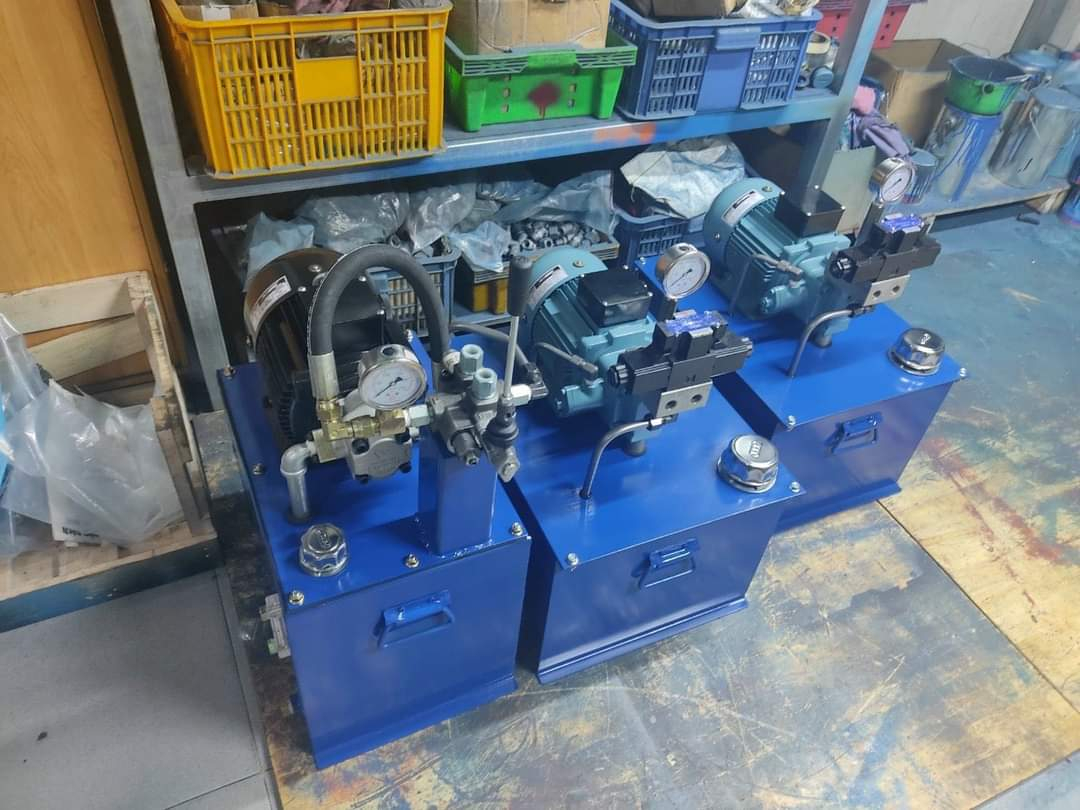

Hệ thống điều khiển nâng hạ hành trình của máy

Là hệ thống được sử dụng để điều khiển việc nâng và hạ trục khuấy trong quá trình vận hành. Hệ thống này bao gồm các bộ phận như: bơm dầu, xi lanh thủy lực, van điều khiển, dầu thủy lực, ống dẫn, bộ lọc. Nguyên lý hoạt động của hệ thống này được mô tả cơ bản như sau: Khi bơm dầu hoạt động, dầu thủy lực được bơm vào trong xi lanh thủy lực. Tại đây, lực của dầu sẽ tác động lên piston và tạo ra một lực đẩy giúp trục khuấy được nâng hạ một cách dễ dàng. Van điều khiển có tác dụng điều chỉnh tốc độ nâng/hạ của trục khuấy tùy theo nhu cầu sản xuất, đồng thời đảm bảo các bộ phận không bị hư hỏng do lực tác động quá mạnh hoặc quá yếu.

Nguyên lý hoạt động của máy khuấy

Nguyên lý hoạt động của máy khuấy dựa trên việc truyền động cơ học từ động cơ đến trục khuấy và cánh khuấy để tạo ra chuyển động khuấy trộn chất lỏng, bột độn, phụ gia, dung môi...có trong bồn khuấy. Dưới đây là nguyên lý hoạt động của máy khuấy được mô phỏng qua clip thực tế.

Khi động cơ hoạt động tạo ra chuyển động quay, tác động trực tiếp đến trục khuấy có gắn cánh khuấy, lúc này cánh khuấy quay tạo ra lực li tâm và dòng chảy xoáy trong bồn khuấy. Các vật liệu có trong bồn như bột độn, phụ gia, dung môi... chịu tác động của đĩa khuấy được hòa tan, đồng nhất với nhau sau một thời gian khuấy trộn nhất định.
